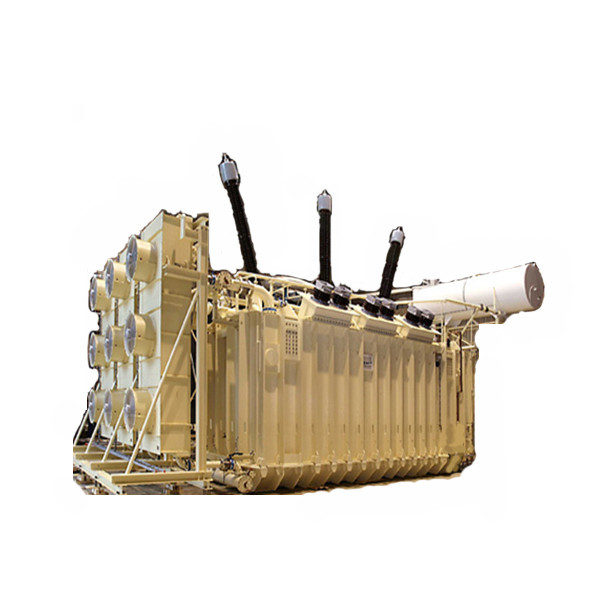

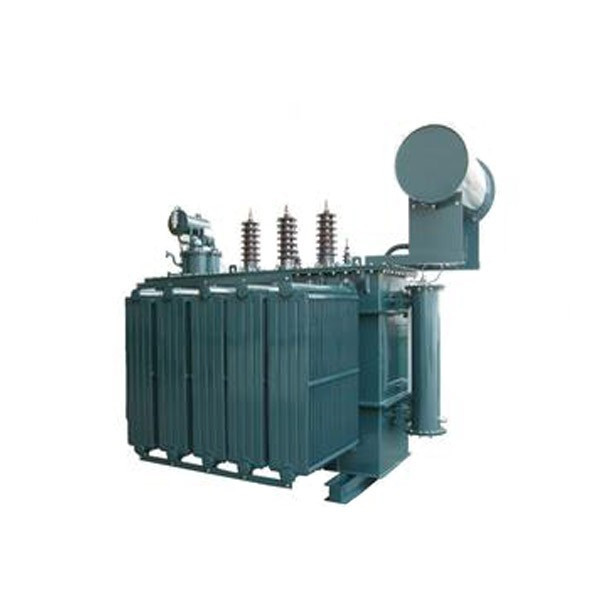

50 MVA 50000 KVA трансформатор погруженный маслом 50mva 220 KV

Характер продукции

50 MVA 50000 KVA трансформатор погруженный маслом 50mva 220 KV



Быстрая деталь: Высоковольтное 12KV автомат защити цепи AC 3 участков умный для подстанций

малопотертый трансформатор серии 220kv, 110kv и 66kv если наше независимо начатое новое поколение трансформатора

на основании абсорбции отечественной и чужой передовой технологии, которая отличает низкой местной разрядкой, малопотертой,

малошумная, высокая надежность, сильная защита против резкого короткого замыкания, свое превосходное представление

ny широкие потребители и высокая appeaised продуктом крышки experts.the полностью загерметизированным приостанавливая свободным для того чтобы продать хорошо общенародно.



Количество местной разрядки: явное количество разрядки под 1,5 раз если расклассифицированное напряжение тока чем 80pc.

Шум: продукт 63mva и ниже ниже чем 58db ()

Потери электропитания: потеря нулевой нагрузки 30% более низкое чем это из stanard IEC.

Надежность: все в продукте обслуживания не имеют никакое повреждение или утечка масла произошла;

Короткое замыкание выдерживая: модельное SFZ11-50000/132 ровно прошло короткое замыкание выдерживая тест

национальный центр наблюдения и осмотра качества трансформатора и также проведенное systom проверки качества Голландии KEMA.



КАТУШКА



Высоковольтное aoil принимает interleaved непрерывную структуру для того чтобы улучшить characteristica напряжения тока под ударом

напряжение тока и сделать напряжение тока evently distrivuted.all остается и прокладывается скошено для того чтобы держать сильно надежную изоляцию.



В трансформаторе обматывать там структура проводника масла зигзага полно для того чтобы охладить все зоны внутри замотки, понизьте

повышение температуры замотки и горячие пункты замотки и [rolong срок службы HV insulation.the

и система MV регулированная независимо обеспечить с замоткой напряжения тока регулируя для того чтобы сбалансировать ампер для того чтобы повернуть

каждая замотка effecticely понизить осевую электродинамическую силу произведенную на коротком замыкании трансформатора и улучшить

емкость резкого короткого замыкания выдерживая.



Замотка принимает радиальный 0 дизайнов допустимого предела, между ядром и бумажным рукавом замотки LV, и между

LV, HV, замотки напряжения тока регулируя, так же, как перед вводом пребываний и shround покрывают их полно высушены и

плотно соответствовал для обеспечения весьма хороших сжатости и концентричности всей замотки.



ЯДР



Ядр сделано высокого проницаемого зерна ориентировало coid верхнего качества свернуло лист кремния и materical отрезано с

выдвинутая линия ножниц geoge Германии ГмбХ автоматическая с отрезанными заусенцами контролируемыми не позднее 0.002mm.

Изготовление листа sillicon принимает не-верхним технологию сложенную хомутом и все сложенные соединения листа sillicon 45

 полные листы пластинчатого сердечника miters.the монолитно отжаты и придержаны с эпоксидной смолой для того чтобы сделать 3 ногу 2

спарьте ядр сильное и плоский интеграл одно с хорошей точностью verticality, это эффектно не улучшает не; представление oad

и уменьшает шумы.

Связывая плиты использованы как поддержка между ногой катушки и внутренним хомутом утюга coil.the связывает с пропитанной смолой wpoxy

стекло - диапазон волокна, и более низкий хомут утюга и более низкий раздел масляного бака затягиваны с встречным давлением bolts.the

верхний хомут утюга и верхний раздел масляного бака зафиксированы на 3 положениях .hence тело внутри масляного бака может выдержать

вибрация во время транспорта без любого переноса.



МАСЛЯНЫЙ БАК И АКСЕССУАРЫ



Стена танка принимает широкий стальной лист, который будет сложен в рифленую структуру без соединять, таким образом сварки

уменьшите и механический id прочности увеличил, между тем, рифленая стена имеет deverging влияние, и таким образом

играет роль в dectease шума .the направляя ринвы и шкафы контроля вторичной цепи все сделаны

нержавеющее steel.so весь трансформатор имеет простой и хороший смотреть.

Все подвергли механической обработке поверхности для заклеивания используют качественный герметизируя материал и точность, который.

На краю танка двойные герметизируя пазы, и наружное запечатывание materical использовано для того чтобы затенять

атмосфера и ультра излучает для защиты внутренним seaing быть поврежденным, таким образом на предельном prolinging сроке службы и

увеличение надежности уплотнения.



ПОДСИСТЕМА



По мере того как мы имеем хорошее связь сотрудничества с много подсистема изготовляет известных брендов трансформатора, мы может

обеспечить различные подсистемы согласно процедуре по requrments .the потребителей всей изготовления, НИОКР и продаж

обслуживания унесены строго в соответствии с системой stanards interational и управления качеством ISO.



Технический параметр



Основные технические параметры для трансформатора замотки three-phace 2 не-возбуждени-кран-изменяя
Расклассифицированный Сила (kva)	Высокий  Напряжение тока (kv)	H.V.Tap ряд	Низкий уровень  Напряжение тока (kv)	Соединение символ	Краткость Цепь Impendence (%)	Потеря нулевой нагрузки (KW)			потеря На-нагрузки (KW)			Нулевая нагрузка настоящий (%)
						S9	S10	S11	S9	S10	S11
31500	220 242	±8x1.25% ±8x1.5%	6,3, 6,6 10,5, 11 13,8, 15,75 18,20 35,38.5	YNd11	12~14	35	32	28	135	128	128	0,7
40000						41	37	33	157	149	149	0,7
50000						49	44	39	189	180	180	0,65
63000						58	52	46	220	209	209	0,65
75000						67	60	54	250	238	238	0,6
90000						77	69	62	288	274	274	0,55
120000						94	85	75	345	328	328	0,55
150000						112	101	90	405	385	385	0,5
160000						117	105	94	425	404	404	0,49
180000						128	115	102	459	436	436	0,46
240000						160	144	128	567	539	539	0,42





Мастерская:





Доставка:



Обслуживание После-продажи
Служба технической поддержки
Служба технической поддержки на этапе пре-продаж. DINGLI имеет собственные обзор и машиностроительную фирму с больше чем 100 инженерами. Мы имеем особенного инженера пре-продаж, который нужно работать с клиентом на ранней стадии проекта.




Помощь места
Помощь места в латино-американском рынке, до сих пор мы имеем продажи и пункт обслуживания в Испании, Чили, Боливии, Перу,

Эквадор, Сенегал, который сделает быструю реакцию для клиента.

Склад и неотложное снабжение
Склад и неотложное снабжение для запасных частей, частей повреждения и отсутствующих частей: DINGLI строило производственную линию

в Кито и складе для передающей линии и распределительной сети в эквадоре, Боливии и Сенегале с частями общей пользы запасными.





Посещение клиента
Клиенты Боливии посетили Dingli для осмотра фабрики, мы поговорили о находи ключевых вопросах смотреть на прямо сейчас, и

пути разрешить его совместно. Они установили верхнее значение на этом сотрудничестве.
