Стандарт IEC автомата защити цепи газа мини подстанции на открытом воздухе 40.5kV SF6

Характер продукции

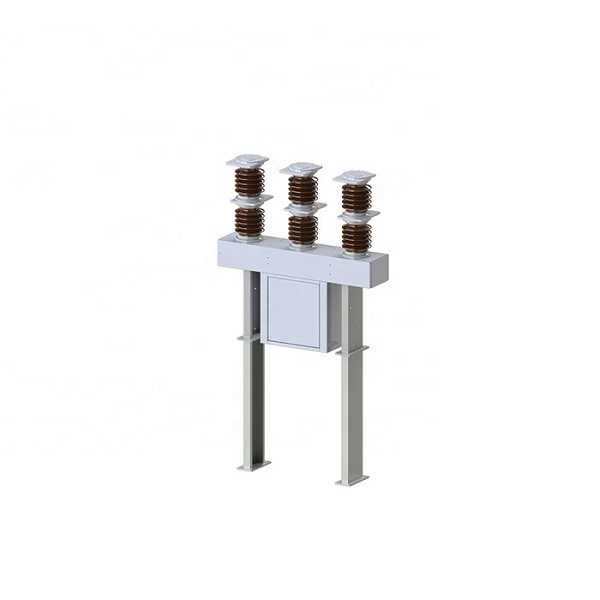

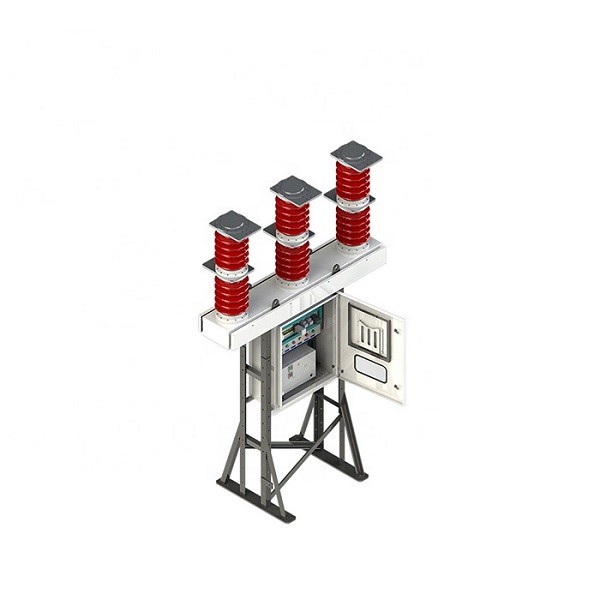

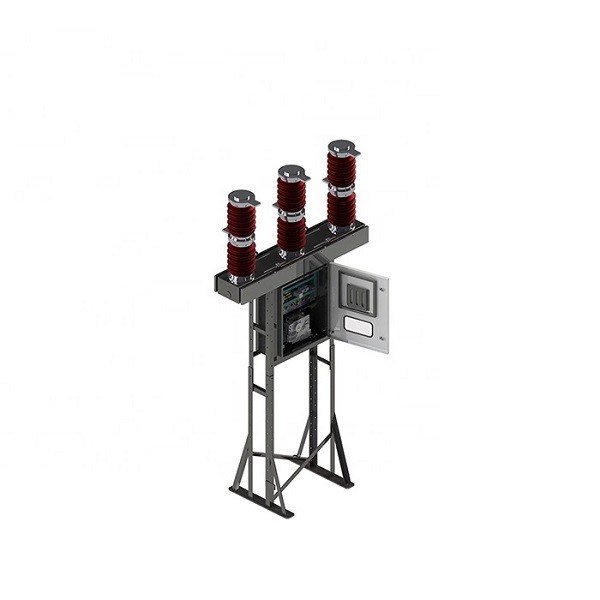

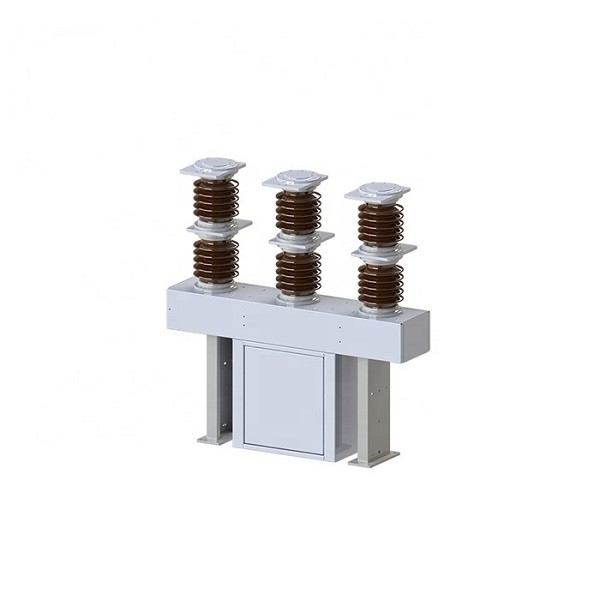

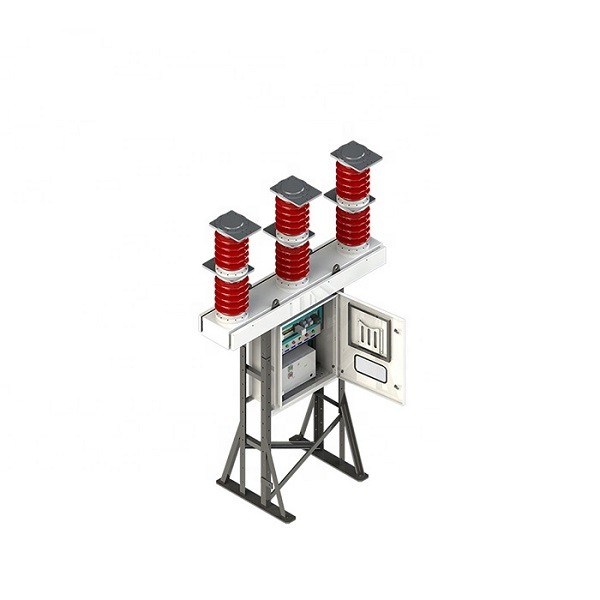

На открытом воздухе автомат защити цепи газа 40.5kV SF6

Быстрая деталь: Автомат защити цепи газа мини стандарта на открытом воздухе 40.5kV SF6 IEC подстанции

Тип GHS скрытой энергии и механизма свободного отпуска механического работая позволяет раскрыть и заключительный деятельности через местное и дистанционное управление. Работая механизм, активируя кинематика двигая контактов и подогреватель анти--конденсации расположены внутри плотного приложения металла которое также действует как

поддержка для поляков. Вышеупомянутая структура поддержана рамкой сделанной телескопичных разделов металла

что позволяют высоте терминала автомата защити цепи быть приспособленным от 2800 mm к 3700 mm.

Приложение металла имеет степень IP 54 (*) защиты и приспособлено с плотной дверью с окном осмотра.

Автомат защити цепи компактен и обеспечивает высокий уровень sturdiness и превосходной механической надежности.

приложение сделано из стальной пластины с адекватной защитой поверхности особенные metalising и картиной

процесс. Структуры поддержки горячее погружение гальванизировали.



Основное разъединение контакта:
Не поражена никакая электрическая дуга потому что настоящие подачи через вспомогательные разрывные контакты. Во время своего бега вниз, двигая прибор обжимает газ в нижней палате. Сжатый газ пропускает от низкой к верхней палате парламента. hereby принимать обе камеры к такому же давлению.

Разъединение вспомогательного разрывного контакта:
Настоящие подачи должные к электрической дуге которая поражала между вспомогательными разрывными контактами. Газ не может избегать через сопло потому что отверстие все еще закрыто фиксированным вспомогательным разрывным контактом и может даже не избегать через внутренность вспомогательного разрывного контакта, из-за закупоривая влияния электрической дуги.

Нет.	Деталь	Блок	Данные
1	Модель		GCB-12/24		GCB-36		GCB-40
2	Стандарты		IEC 62271-100
3	Расклассифицированное напряжение тока	kV	12/24		36		40,5
4	Расклассифицированная частота	Hz	50-60		50-60		50-60
5	Расклассифицированное нормальное течение		1250	2500	1250	2500	1250	2500
6	Расклассифицированная разрывная мощность	kA	25/31.5	25/31.5	25/31.5	25/31.5	25/31.5	25/31.5
7	Расклассифицированный короткий период времени выдерживает течение (3s)	kA	25/31.5	25/31.5	25/31.5	25/31.5	25/31.5	25/31.5
8	Делать емкость	kA	63/80	63/80	63/80	63/80	63/80	63/80
9	Последовательность деятельности		O-0.3S-CO-15s-CO
10	Раскрывая время	госпожа	45+10		45+10		45+10
11	Время горения дуги	госпожа	10-15		10-15		10-15
12	Полное ломая время	госпожа	55-60		55-60		55-60
13	Заключительное время	госпожа	75+10		75+10		75+10
14	Абсолютное давление газа SF6	kPa	380		380		550
15	Tropicalisation		IEC: 60068-2-30, 721-2-1
16	Электромагнитная совместимость		IEC: 60694, 61000-6-2, 61000-6-4

Стандарты и обслуживание:

Автоматы защити цепи GCB исполняют с IEC 62271 до стандарт 100 так же, как других главных промышленно развитых стран. Они проходили показанные тесты обеспечивают что безопасность было обеспечены, что предотвращает неправильную деятельность и уносит обслуживание и надежность прибора во всех запирающих устройствах installationsThe механических и электрических nspection установок пока гарантирующ максимальную безопасность оператора.
