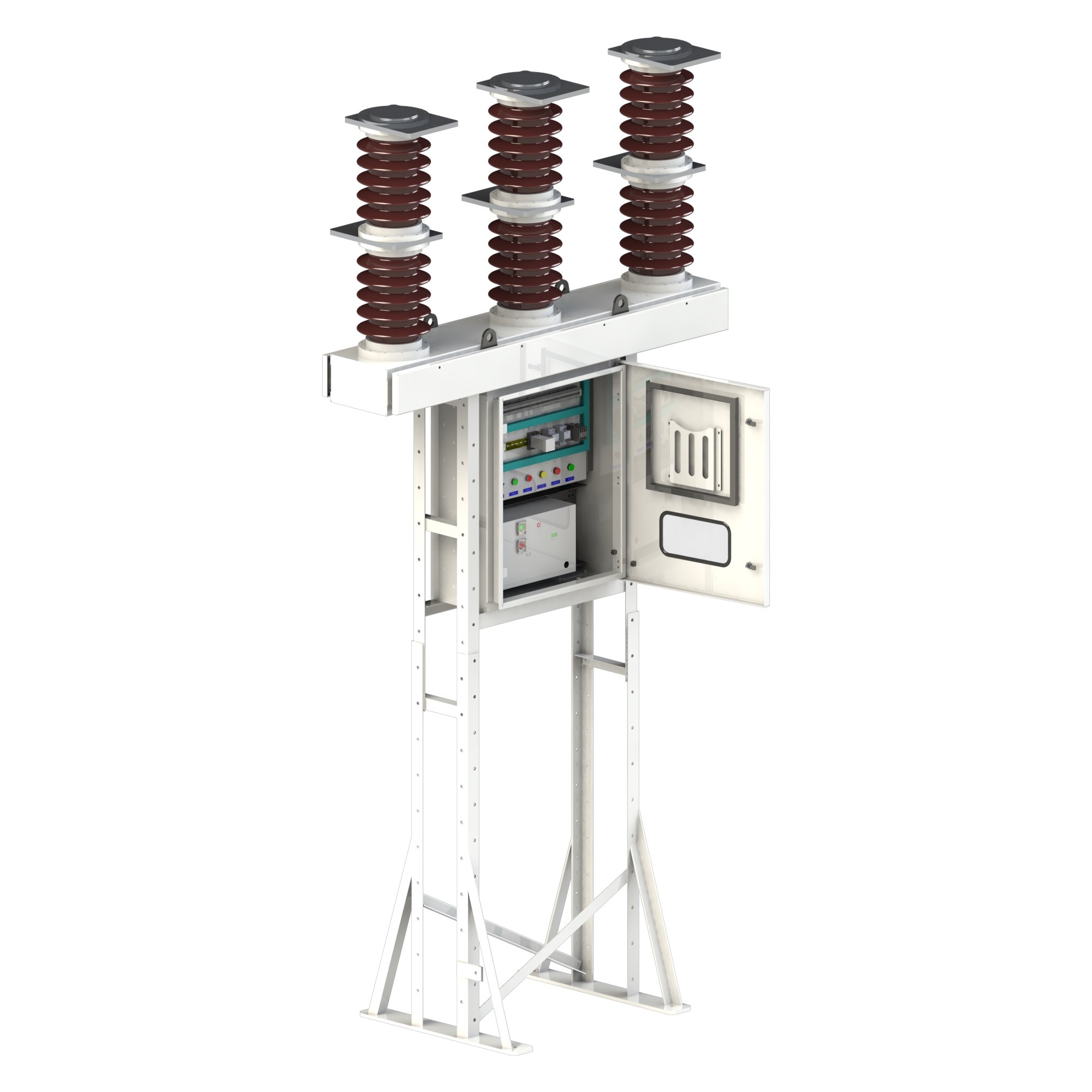

Outdoor Substation Type SF6 Gas Circuit Breaker With High Breaking Capacity

Contactez

Type extérieur de sous-station disjoncteur de gaz de SF6 avec la capacité de rupture élevée

Quantité de commande min :	10 set ou négociation	Prix :	negotiable
Détails d'emballage :	digne de la mer : emballage professionnel, sac en plastique, carton, palettes si les clients en ont	Délai de livraison :	Dépend de la qualité du client
Conditions de paiement :	Paiement anticipé de 30 %, paiement du solde de 70 % avant expédition.	Capacité d'approvisionnement :	2000 ensembles/ensembles par mois

Lieu d'origine:	Chine	Nom de marque:	DINGLI
Certification:	CCC, CE, CQC, RoHS	Numéro de modèle:	LW24-126

Détail Infomation
Numéro de modèle:	GCB	Nom du produit:	Disjoncteur SF6 extérieur
Phase:	3	Tension nominale:	12/24/36/40,5kV
Numéro de bobine:	2 enroulements	Courant nominal:	1250A/2500A
Fréquence:	50/60HZ	Capacité de coupure:	25/31,5 kA
Fonctionnalité:	Grand pouvoir de coupure, longue durée de vie, isolé SF6, extérieur
Mettre en évidence:	Type disjoncteur de sous-station de gaz de SF6 , Disjoncteur extérieur du gaz SF6 , Disjoncteur SF6 isolé par gaz

Description de produit

Type extérieur de sous-station disjoncteur de gaz de SF6 avec la capacité de rupture élevée

Détail rapide :

Généralités

ROCKWILL électrique tâche d'apporter à nos clients la dernière technologie et le service du fixation et meilleur concurrentiel des prix

pour les disjoncteurs moyens automatiques de tension de la distribution GCB pour l'hexafluorure extérieur de soufre d'utilisation d'installation

gaz (SF6) pour s'éteindre l'arc électrique et comme milieu isolant. Le rodage le gaz SF6 a lieu sans

hachage ou génération actuel des surtensions. Ces caractéristiques garantissent une longue vie électrique pour

disjoncteur et contraintes de diélectrique et thermiques dynamiques limitées sur l'installation.

Le type de GHS de l'énergie stockée et de mécanisme opératoire mécanique de libération libre laisse s'ouvrir et se fermer

opérations par local et à télécommande. Le mécanisme opératoire, la cinématique de déclenchement du déplacement

des contacts et l'appareil de chauffage d'anti-condensation sont situés à l'intérieur d'une clôture serrée en métal qui agit également en tant qu'appui

pour les poteaux. La structure mentionnée ci-dessus est soutenue par un cadre fait de sections télescopiques en métal qui

permettez à la taille du terminal de disjoncteur d'être adapté de 2800 millimètres à 3700 millimètres.

La clôture en métal a le degré d'IP 54 (*) de protection et est équipée d'une porte serrée avec une fenêtre d'inspection.

Le disjoncteur est compact et assure un haut niveau de robustesse et d'excellente fiabilité mécanique.

La clôture est faite hors d'une plaque d'acier avec à protection extérieure appropriée par metalising et une peinture spéciales

processus. Les structures de soutènement sont immersion chaude ont galvanisé.

Séparation principale de contact
Aucun arc électrique n'est frappé parce que le courant traverse les contacts courbants. Pendant sa course vers le bas, le déplacement

l'appareil comprime le gaz dans la chambre inférieure. Les écoulements de gaz comprimé du inférieur à la chambre supérieure.

par la présente prise des les deux les chambres à la même pression.

Séparation courbante de contact
Les écoulements actuels dus à l'arc électrique qui a heurté entre les contacts courbants. Le gaz ne peut pas s'échapper

le bec parce que le trou est toujours fermé par le contact courbant fixe et ne peut pas même s'échapper par l'intérieur du

contact courbant, en raison de l'effet obstruant de l'arc électrique.

Non.	Article	Unité	Données
1	Modèle		GCB-12/24		GCB-36		GCB-40
2	Normes		Le CEI 62271-100
3	Tension évaluée	kilovolt	12/24		36		40,5
4	Fréquence évaluée	Hertz	50-60		50-60		50-60
5	Courant normal évalué		1250	2500	1250	2500	1250	2500
6	Capacité de rupture évaluée	ka	25/31.5	25/31.5	25/31.5	25/31.5	25/31.5	25/31.5
7	Courant évalué de tenue de courte durée (3s)	ka	25/31.5	25/31.5	25/31.5	25/31.5	25/31.5	25/31.5
8	Fabrication de la capacité	ka	63/80	63/80	63/80	63/80	63/80	63/80
9	Ordre d'opération		O-0.3S-CO-15s-CO
10	Temps s'ouvrant	Mme	45+10		45+10		45+10
11	Temps courbant	Mme	10-15		10-15		10-15
12	Temps de rupture total	Mme	55-60		55-60		55-60
13	L'heure exacte	Mme	75+10		75+10		75+10
14	Pression absolue du gaz SF6	kPa	380		380		550
15	Tropicalisation		LE CEI : 60068-2-30, 721-2-1
16	Compatibilité électromagnétique		LE CEI : 60694, 61000-6-2, 61000-6-4

Normes et service

Les disjoncteurs de GCB se conforment au CEI 62271 - la norme 100 aussi bien que de l'autre principal industrialisés

pays. Ils ont subi les essais indiqués assurent la sécurité de service et la fiabilité de l'appareil en tout

des dispositifs de verrouillage mécaniques et électriques d'installationsThe ont été fournis pour empêcher des opérations incorrectes

et pour effectuer le nspection des installations tout en garantissant la sécurité maximum d'opérateur.

Environnement de service

Atelier :

Expédition :

1. Emballage

Nos experts de emballage travailleront avec vous et vos caractéristiques de produit, et fournissent des solutions pour l'empaquetage

options pour assurer la sécurité du transport et la livraison.

Emballage : Cas en bois, conteneur ou selon les exigences du client

Expédition : Transport terrestre et transport d'océan

La procédure standard pour faire le cas en bois est comme suit :

Réception de ♦ de l'information requise pour le type de marchandises être clients en bois de baril.

Mesure de ♦ et créer des conceptions originales pour des clients.

Le ♦ choisissent le type d'approprié en bois pour les conditions des marchandises.

Le ♦ déterminent le délai de livraison.

Le ♦ vérifient la technique en bois de baril.

Confirmation de passation de ♦.

Type extérieur de sous-station disjoncteur de gaz de SF6 avec la capacité de rupture élevée

Support technique
Support technique sur l'étape de préventes. DINGLI a propre société d'enquête et d'ingénierie avec plus de 100

ingénieurs. Nous avons l'ingénieur spécial de préventes à travailler avec le client à la partie du projet.

Type extérieur de sous-station disjoncteur de gaz de SF6 avec la capacité de rupture élevée

Aide de site
Aide de site sur le marché latino-américain, jusqu'ici nous avons les ventes et le centre de service en Espagne, Chili, Bolivie, Pérou,

L'Equateur, Sénégal, qui fera une réponse rapide pour le client.

Type extérieur de sous-station disjoncteur de gaz de SF6 avec la capacité de rupture élevée
